選定手順




リフテックチェーンスリングの選定手順
　 　
1 重量の確認   つり荷が何Kgあるかを確認して下さい。
　   　
2 つり本数の決定   「2本つり」「4本つり」など、つり荷の荷姿にあった本数を決めてください。
　   　
3 チェーンサイズの決定   1と2の条件に合わせて、つり方と使用荷重の表からチェーンサイズ（線径）を決めてください。
　   ※2セットでのつり方を必要とする場合、1セットのチェーンスリングにはつり荷の重量の1/2がかかるものとして計算してください。
　   　
4 金具の選定   チェーンの両端に取り付ける金具を選んでください。
　   ※マスターリンクとチェーンまたはチェーンとアイタイプのフックを結合する金具は、カップリングかオメガリンクを選んでください。
　   　
5 リ−チの決定   各金具のピッチとチェーンのピッチからリーチ（L寸法）を決めてください。



■つり方と使用荷重　

1本つり・2本つり
（単位　：　ｔ　）
つり方
 金具掛け
１本つり ２本つり
金具掛け１本つり 金具掛け２本つり
チェーンの本数
1
2
モード係数
1
1.7
1.4
1
つり角度(α)
−
 0゜＜ α≦ 60゜ 60゜＜ α≦ 90゜ 90゜＜ α≦ 120゜
チ
ェ
|
ン
線
径

mm
ス
テ
ン
レ
ス
 5.0
0.4
0.6
0.5
0.4
7.0
0.8
1.3
1.1
0.8
10.0
1.6
2.7
2.2
1.6
13.0
2.5
4.2
3.5
2.5
16.0
4.0
6.8
5.6
4.0
特
殊
鋼
G100
 5.0
0.5
0.8
0.7
0.5
※6.3
1.0
1.7
1.4
1.0
8.0
2.0
3.4
2.8
2.0
10.0
3.2
5.4
4.4
3.2
13.0
5.0
8.5
7.0
5.0
16.0
8.0
13.6
11.2
8.0
20.0
12.5
21.2
17.5
12.5
特
殊
鋼
G80
 5.0
0.5
0.8
0.7
0.5
※6.3
1.0
1.7
1.4
1.0
※7.1
1.6
2.7
2.2
1.6
※10.0
2.5
4.2
3.5
2.5
※13.0
4.2
7.1
5.8
4.2
※16.0
6.4
10.8
8.9
6.4
※20.0
10.0
17.0
14.0
10.0
※金具の最大使用荷重で減率してください。
ぺージのトップへ戻る

1本つり・2本つり
（単位　：　ｔ　）
つり方
 じか巻き掛け
１本つり ２本つり ２本つり
じか巻き掛け１本つり じか巻き掛け２本つり じか巻き掛け２本つり
チェーンの本数
1
2
2
モード係数
0.7
1.7
1.4
1
1.2
0.9
0.7
つり角度(α)
−
 0゜＜ α≦ 60゜ 60゜＜ α≦ 90゜ 90゜＜ α≦ 120゜ 0゜＜ α≦ 60゜ 60゜＜ α≦ 90゜ 90゜＜ α≦ 120゜
チ
ェ
|
ン
線
径

mm
ス
テ
ン
レ
ス
 5.0
−
0.6
0.5
0.4
0.4
0.3
0.2
7.0
−
1.3
1.1
0.8
0.9
0.7
0.5
10.0
−
2.7
1.7
1.6
1.9
1.4
1.1
13.0
−
4.2
3.5
2.5
3.0
2.2
1.7
16.0
−
6.8
5.6
4.0
4.8
3.6
2.8
特
殊
鋼
G100
 5.0
−
0.8
0.7
0.5
0.6
0.4
0.3
※6.3
−
1.7
1.4
1.0
1.2
0.9
0.7
8.0
−
3.4
2.8
2.0
2.4
1.8
1.4
10.0
−
5.4
4.4
3.2
3.8
2.8
2.2
13.0
−
8.5
7.0
5.0
6.0
4.5
3.5
16.0
−
13.6
11.2
8.0
9.6
7.2
5.6
20.0
−
21.2
17.5
12.5
15.0
11.2
8.7
特
殊
鋼
G80
 5.0
0.3
0.8
0.7
0.5
0.6
0.4
0.3
※6.3
0.7
1.7
1.4
1.0
1.2
0.9
0.7
※7.1
1.1
2.7
2.2
1.6
1.9
1.4
1.1
※10.0
1.7
4.2
3.5
2.5
3.0
2.2
1.7
※13.0
2.9
7.1
5.8
4.2
5.0
3.7
2.9
※16.0
4.4
10.8
8.9
6.4
7.6
5.7
4.4
※20.0
−
17.0
14.0
10.0
12.0
9.0
7.0
※金具の最大使用荷重で減率してください。

ぺージのトップへ戻る


3本つり・4本つり
（単位　：　ｔ　）
つり方
 金具掛け
３本つり　４本つり
金具掛け３・４本つり
チェーンの本数
3 又は 4
モード係数
2.5
2
1.4
つり角度(α)
 0゜＜ α≦ 60゜ 60゜＜ α≦ 90゜ 90゜＜ α≦ 120゜
チ
ェ
|
ン
線
径

mm
ス
テ
ン
レ
ス
 5.0
1.0
0.8
0.5
7.0
2.0
1.6
1.1
10.0
4.0
3.2
2.2
13.0
6.2
5.0
3.5
16.0
10.0
8.0
5.6
特
殊
鋼
G100
 5.0
1.2
1.0
0.7
※6.3
2.5
2.0
1.4
8.0
5.0
4.0
2.8
10.0
8.0
6.4
4.4
13.0
12.5
10.0
7.0
16.0
20.0
16.0
11.2
20.0
31.2
25.0
17.5
特
殊
鋼
G80
 5.0
1.2
1.0
0.7
※6.3
2.5
2.0
1.4
※7.1
4.0
3.2
2.2
※10.0
6.2
5.0
3.5
※13.0
10.5
8.4
5.8
※16.0
16.0
12.8
8.9
※20.0
25.0
20.0
14.0
※金具の最大使用荷重で減率してください。
ぺージのトップへ戻る　

3本つり・4本つり
（単位　：　ｔ　）
つり方
 じか巻き掛け
４本つり ４本つり
じか巻き掛け４本つり じか巻き掛け４本つり
チェーンの本数
4
4
モード係数
2.5
2.1
1.5
1.8
1.4
1
つり角度(α)
 0゜＜ α≦ 60゜ 60゜＜ α≦ 90゜ 90゜＜ α≦ 120゜ 0゜＜ α≦ 60゜ 60゜＜ α≦ 90゜ 90゜＜ α≦ 120゜
チ
ェ
|
ン
線
径

mm
ス
テ
ン
レ
ス
 5.0
1.0
0.8
0.6
0.7
0.5
0.4
7.0
2.0
1.6
1.2
1.4
1.1
0.8
10.0
4.0
3.3
2.4
2.8
2.2
1.6
13.0
6.2
5.2
3.7
4.5
5.5
2.5
16.0
10.0
8.4
6.0
7.2
5.6
4.0
特
殊
鋼
G100
 5.0
1.2
1.0
0.7
0.9
0.7
0.5
※6.3
2.5
2.1
1.5
1.8
1.4
1.0
8.0
5.0
4.2
3.0
3.6
2.8
2.0
10.0
8.0
6.7
4.8
5.7
4.4
3.2
13.0
12.5
10.5
7.5
9.0
7.0
5.0
16.0
20.0
16.8
12.0
14.4
11.2
8.0
20.0
31.2
26.2
18.7
22.5
17.5
12.5
特
殊
鋼
G80
 5.0
1.2
1.0
0.7
0.9
0.7
0.5
※6.3
2.5
2.1
1.5
1.8
1.4
1.0
※7.1
4.0
3.3
2.4
2.8
2.2
1.6
※10.0
6.2
5.2
3.7
4.5
3.5
2.5
※13.0
10.5
8.8
6.3
7.5
5.8
4.2
※16.0
16.0
13.4
9.6
11.5
8.9
6.4
※20.0
25.0
21.0
15.0
25.0
14.0
10.0
※金具の最大使用荷重で減率してください。

ぺージのトップへ戻る　
　
［2本つりのご注文例］

2本つりのご注文例

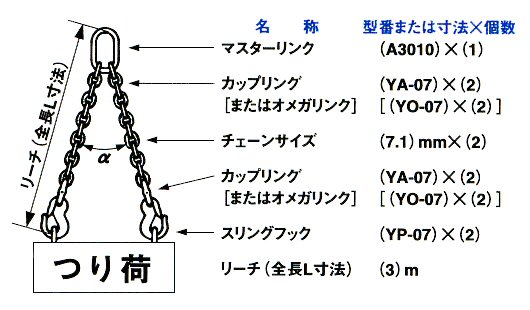

図のように、チェーンスリングの上から順番に＜金具の形式×個数＞、＜チェーンの線径×本数＞、＜リーチL寸法＞を、注文例をご参照のうえご注文ください。

※現場状況が特殊な場合や特殊形状のものが必要な場合は、リフテックまでご相談ください。
　
