ベルトスリング
(化学薬品用)

　
　
特許品
新ＪＩＳマーク表示制度　認証取得製品
ベルトスリング（化学薬品用）　　
　　    「本製品は2019年11月に販売終了しております」
　　酸・アルカリに強い耐薬品用スリング

　 　
IEタイプ 　両端アイ形で多目的に利用できます。 IEタイプ ベルトスリング（化学薬品用）

INタイプ 　エンドレス形で大荷重に対応。
　各種の吊り方に適応します。		 INタイプ ベルトスリング（化学薬品用）


  やわらかさが持続するあや織りのスリングに幅と厚みの使用限界基準が一目でわかる安全ラインが入っています。



ページのトップへ戻る

I E タイプ
 両端アイ形で多目的に利用できます。
　

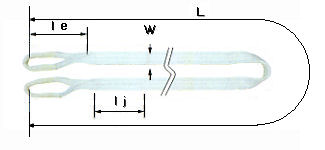

IEタイプ 寸法図



　 ■ I Ｅタイプ仕様（破断荷重＝最大使用荷重の7倍以上）
　 　 ＪＩＳマーク表示製品
　
型式
色
最大使用荷重
tf
破断荷重
tf
ベルト幅
W（mm）
アイ長さ
le（mm）
縫製部長さ
lj（mm）
スリング長さ
L （m）
IE-25
白色
0.5
3.5以上
25
200
200
1m〜20mまで
0.5m間隔
IE-50
1.0
7.0以上
50
280
300
IE-75
1.6
11.2以上
75
330
300
1.5m〜20mまで
1m間隔
IE-100
2.0
14.0以上
100
380
300
　※但し、IE-100は新ＪＩＳマーク認証外製品です。



　 ■ 両端アイタイプ最大使用荷重と吊り方の使用荷重（荷の吊り方により使用荷重が変化します）
　
つり方
ストレート
チョーク
バスケット
両端アイ ストレート吊り チョーク吊り
バスケット吊り

角度（α）
−
−
α=0°
α≦45°
45°＜α≦90°

90°＜α≦120°
モード係数
（Ｍ）
1.0
0.8
2.0
1.8
1.4
1.0
ベ
ル
ト
幅
25
0.5
0.4
1.0
0.9
0.7
0.5
50
1.0
0.8
2.0
1.8
1.4
1.0
75
1.6
1.28
3.2
2.88
2.24
1.6
100
2.0
1.6
4.0
3.6
2.8
2.0
　
　 ■ 安全保持のため、α角度はなるべく　60°以内でお使いください。
　 ■ 吊り荷の角に充分な丸みのない場合は、必ず保護コーナーをご使用ください。

ページのトップへ戻る

ページのトップへ戻る
I N タイプ
 エンドレス形で大荷重に対応。各種の吊り方に適応します。
　 INタイプ 寸法図



　 ■ I Ｎタイプ仕様（破断荷重＝最大使用荷重の7倍以上）
　
型式
色
基本使用荷重
tf
破断荷重
tf
ベルト幅
W（mm）
縫製部長さ
lj（mm）
スリング長さ
L （m）
IN-25
白色
1.0
7.0以上
25
200
1m〜20mまで
0.5m間隔
IN-50
2.0
14.0以上
50
200
IN-75
3.2
22.4以上
75
300
1.5m〜20mまで
1m間隔
IN-100
4.0
28.0以上
100
300
　　※但し、INタイプは新ＪＩＳマーク認証外製品です。

　

　 ■ エンドレスタイプ最大使用荷重と吊り方の使用荷重（荷の吊り方により使用荷重が変化します）
　
つり方
ストレート
チョーク
バスケット
エンドレス ストレート吊り チョーク吊り
バスケット吊り

角度（α）
−
−
α=0°
α≦45°
45°＜α≦90°

90°＜α≦120°
モード係数
（Ｍ）
1.0
0.8
2.0
1.8
1.4
1.0
ベ
ル
ト
幅
25
1.0
0.8
2.0
1.8
1.4
1.0
50
2.0
1.6
4.0
3.6
2.8
2.0
75
3.2
2.56
6.4
5.76
4.48
3.2
100
4.0
3.2
8.0
7.2
5.6
4.0
　
　 ■ 安全保持のため、α角度はなるべく　60°以内でお使いください。
　 ■ 吊り荷の角に充分な丸みのない場合は、必ず保護コーナーをご使用ください。
　
　
